Из чего состоит система видеодомофонии: подробный разбор оборудования

Зачем нужен видеодомофон и как он работает?

Видеодомофон — это не просто «умный звонок». Это полноценная система контроля доступа, которая позволяет видеть посетителя ещё до того, как вы откроете дверь, общаться с ним по двусторонней аудиосвязи и дистанционно управлять электрическим замком — не выходя из комнаты.

Принцип работы устройства прост: гость нажимает кнопку вызова на наружной вызывной панели. Сигнал поступает на внутренний монитор, экран которого отображает видеоизображение с камеры в режиме реального времени. Хозяин видит посетителя, разговаривает с ним через динамик и микрофон и при необходимости нажимает кнопку «Открыть» — замок срабатывает.

Видеодомофоны устанавливают на разных объектах:

• В квартирах многоквартирных домов — автономно или в связке с подъездным домофоном.
• В частных домах и коттеджах — для управления замком на входной двери или калитке ворот.
• В офисах и переговорных комнатах — для контроля доступа в помещения с ограниченным входом.
• В производственных и складских помещениях — как часть единой системы сигнализации и видеонаблюдения.

Из каких компонентов состоит стандартная система видеодомофона?

Стандартная система видеодомофона включает несколько обязательных элементов. Рассмотрим каждый из них подробнее.

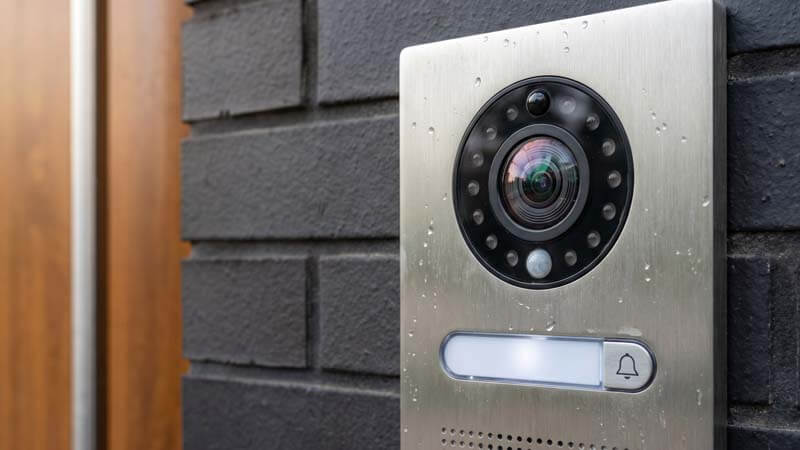

Наружная вызывная панель с камерой

Вызывная панель — это главная «лицевая» часть системы, которая устанавливается снаружи, у входной двери, калитки или ворот. Именно она фиксирует видеоизображение посетителя и передаёт его на монитор внутри помещения.

На что обратить внимание при выборе вызывной панели:

1. Угол обзора камеры. Оптимальный угол — 90–120°. Он позволяет охватить всю зону перед дверью и не упустить человека, стоящего сбоку.
2. ИК-подсветка. Важно, чтобы панель была оснащена инфракрасной подсветкой для чёткой передачи изображения в ночное время или в условиях слабого освещения.
3. Разрешение камеры. Чем выше разрешение, тем лучше качество видео. Современные уличные панели обеспечивают картинку от 720p до Full HD.
4. Степень защиты корпуса. Для частного дома или улицы необходимо выбирать панели с антивандальным корпусом и защитой от влаги и пыли не ниже IP54.
5. Наличие встроенного динамика и микрофона для двусторонней голосовой связи.
6. Кнопка вызова. Бывают механические и сенсорные варианты. Сенсорные выглядят эффектнее, но механические надёжнее при минусовых температурах.

Некоторые современные панели дополнительно оснащены считывателями электронных ключей, сканером отпечатков пальцев и PIN-клавиатурой. Такие модели используются в офисе или на производстве, где требуется многоуровневый контроль доступа.

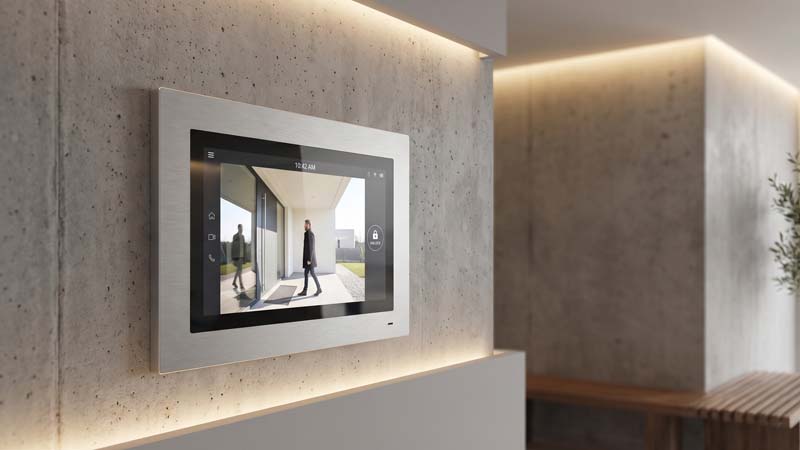

Внутренний монитор (абонентский терминал)

Внутренний монитор — это устройство, которое устанавливается внутри помещения и служит для приёма вызова, просмотра видеоизображения и управления замком. По сути, это главная «командная точка» всей системы.

Основные параметры монитора:

• Диагональ дисплея. Стандартные варианты — 4,3, 7 и 10 дюймов. Для квартиры обычно достаточно 7 дюймов, для большого частного дома или офиса удобнее выбрать модель с экраном 10 дюймов.
• Цветной или чёрно-белый экран. Цветной монитор передаёт более информативную картинку, однако чёрно-белый видеодомофон обеспечивает высокое качество изображения при плохом освещении.
• С трубкой или без. Модели с трубкой обеспечивают более высокое качество звука в шумных условиях. Системы Hands-Free («свободные руки») удобнее в повседневном использовании — динамик и микрофон встроены прямо в монитор.
• Сенсорный или кнопочный. Сенсорный дисплей выглядит современно и часто имеет более богатый функционал. Кнопочные модели дешевле и проще в эксплуатации.
• Количество подключаемых вызывных панелей. Большинство мониторов поддерживают подключение 2–4 панелей. Это важно, если у вас несколько входов (например, парадная дверь и калитка).
• Слот для карты памяти. Позволяет сохранять фото и видеозаписи посетителей.

Электрический замок

Замок — это исполнительный элемент системы: именно он физически открывает или закрывает дверь по команде с монитора. В домофонных системах используются два основных типа замков.

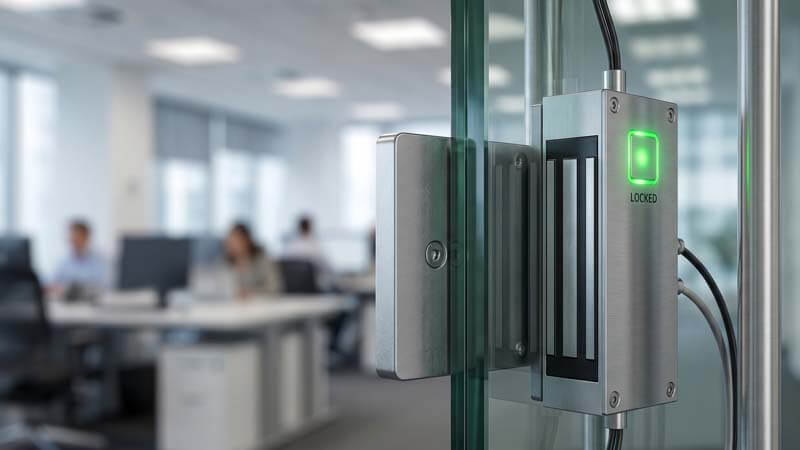

Электромагнитный замок:

• Удерживает дверь за счёт магнитного притяжения между пластиной на двери и электромагнитом на коробке.
• Надёжен, не имеет движущихся частей, долговечен.
• Требует постоянной подачи питания в закрытом состоянии.
• При отключении электричества дверь автоматически открывается — важно учитывать в контексте безопасности.

Электромеханические замки и защёлки:

• Работают по принципу обычного механического замка, но управляются электросигналом.
• Удерживают дверь без постоянной подачи тока.
• Делятся на «нормально открытые» и «нормально закрытые» — в зависимости от состояния без питания.
• Требуют правильного подбора по направлению открывания двери (левое/правое, внутреннее/наружное).

Дополнительно к замку устанавливают дверной доводчик — механическое устройство, которое автоматически возвращает дверь в закрытое положение после прохода. Это важный элемент системы, который часто упускают из виду при сборке комплекта.

Блок питания и коммутаторы

Все электронные элементы системы — монитор, замок, вызывная панель, считыватели — требуют стабильного источника питания. Стандартное напряжение питания для замков и контроллеров — 12 вольт постоянного тока.

В системах видеодомофонии используются два варианта:

• Обычный блок питания (БП) — подходит для большинства объектов с надёжным электроснабжением.
• Бесперебойный блок питания (ББП) с аккумуляторами — обеспечивает работу системы при отключении электричества. Рекомендуется для частного дома, офиса и любых объектов, где бесперебойность критически важна.

Коммутаторы используются в IP-домофонных системах для организации передачи видеоданных по сети. При подключении нескольких мониторов и вызывных панелей через единую сеть без коммутатора не обойтись.

Дополнительные элементы

Помимо основных компонентов, в систему видеодомофонии часто входят:

1. Кнопка выхода — устанавливается внутри помещения для открытия замка без использования монитора или ключей.
2. Контроллеры доступа — управляют замками при использовании считывателей электронных ключей и карт.
3. Считыватели ключей — позволяют открывать дверь с помощью карт, брелоков или NFC-меток на смартфоне.
4. Дополнительные видеокамеры — подключаются к монитору для контроля территории двора, коридора или паркинга.
5. Датчики движения — автоматически активируют запись видео при появлении человека в кадре.
6. Провода и кабель — правильный подбор кабеля зависит от расстояния между монитором и панелью, типа системы (аналоговая или IP) и способа прокладки.

Виды домофонов: аналоговые, цифровые и IP

На рынке представлены системы трёх поколений. Понимание разницы между ними поможет сделать правильный выбор и не переплатить.

Аналоговые (координатные) домофоны

Аналоговые аудиодомофоны — самый распространённый тип в многоквартирных домах России. Они работают по принципу прямой проводной связи между вызывной панелью и абонентскими устройствами (трубками) в каждой квартире.

Особенности:

• Надёжны и просты в обслуживании.
• Требуют прокладки отдельного провода к каждой квартире.
• Не поддерживают удалённый доступ через интернет.
• Стоят дешевле цифровых аналогов.
• Для подключения к ним квартирного видеодомофона используется специальный блок сопряжения.

Современные IP-видеодомофоны

IP-домофоны — это системы нового поколения, которые передают сигнал через интернет-сети. Они обеспечивают значительно более широкие возможности управления.

Главные преимущества IP-систем:

1. Удалённый просмотр. Вы можете видеть посетителя и открывать дверь удалённо — с любого смартфона или компьютера через мобильное приложение.
2. Высокое разрешение видео. IP-камеры в вызывных панелях обеспечивают чёткое изображение Full HD.
3. Интеграция с умным домом. Система легко подключается к общей сети управления кондиционером, сигнализацией, датчиками и другими устройствами.
4. Масштабируемость. К одной сети подключаются несколько мониторов, панелей и видеокамер без прокладки дополнительных проводов.
5. Запись на облако. Видеозаписи передаются в облачное хранилище или на жёсткие диски видеорегистраторов.

Беспроводные IP-видеодомофоны — отдельная категория, которая подходит для объектов, где прокладка кабеля невозможна или нецелесообразна. Они работают через Wi-Fi, но требуют стабильного интернет-соединения.

Дополнительные функции современных домофонов

Производители постоянно расширяют возможности своих устройств. Вот функции, которые действительно полезны на практике.

Блок видеопамяти и запись по датчику движения

Видеодомофоны со встроенной памятью или слотом для карты памяти автоматически сохраняют фотографии или видео каждого визита. Если в момент вызова никого не было дома, система всё равно зафиксирует лицо посетителя. Некоторые модели поддерживают запись по датчику движения — видеозапись начинается даже без нажатия кнопки вызова, как только человек появляется перед панелью.

Переадресация вызова на смартфон

Это одна из самых востребованных функций в новых моделях. При наличии телефонного модуля или Wi-Fi монитор переадресует вызов на смартфон пользователя. Вы можете видеть посетителя, разговаривать с ним и открывать дверь удалённо — находясь в любой точке мира. Для работы этой функции необходимо мобильное приложение производителя.

Подключение к подъездному домофону (блок сопряжения)

Жители многоквартирных домов часто сталкиваются с вопросом: как установить квартирный видеодомофон, если в подъезде уже есть общий аудиодомофон? Решение — блок сопряжения. Этот элемент позволяет включить квартирный видеомонитор в существующую домофонную систему без замены общего оборудования. Блок сопряжения подбирается под конкретный тип подъездного домофона — координатный или цифровой.

Что выгоднее: купить готовый комплект или собрать систему самому?

Это один из самых частых вопросов. Ответ зависит от ваших задач и бюджета.

Готовый комплект видеодомофона — лучший выбор в большинстве случаев. Производители комплектуют такие наборы заведомо совместимыми между собой вызывной панелью, монитором, замком и необходимыми проводами. Это экономит время и исключает риск несовместимости оборудования.

Преимущества готового комплекта:

• Полная совместимость всех элементов между собой.
• Единая гарантия на весь набор.
• Простота монтажа — не нужно отдельно подбирать провода и контроллеры.
• Как правило, итоговая цена ниже, чем при поштучной покупке.

Самостоятельная сборка системы оправдана, если:

• Вам нужна нестандартная конфигурация (несколько мониторов, несколько вызывных панелей, интеграция со СКУД).
• Вы уже имеете часть оборудования и хотите её использовать.
• Требуется установка IP-видеодомофона с интеграцией в существующую сеть.

При самостоятельной сборке важно обратить внимание на совместимость монитора и вызывной панели по типу сигнала, а также правильно подобрать кабель исходя из расстояния между блоками.

Как выбрать видеодомофон для разных типов объектов

Для квартиры

Для жителей многоквартирных домов в первую очередь важна совместимость с существующим подъездным домофоном. Если в подъезде установлен координатный домофон — выбирайте монитор с поддержкой подключения через блок сопряжения.

На что обратить внимание:

• Дисплей от 7 дюймов — оптимальный размер для квартиры.
• Поддержка подключения внешних видеокамер — удобно для контроля коридора или общей территории.
• Наличие памяти или слота для карты — чтобы не пропустить ни одного визита.
• Беспроводные модели на аккумуляторах подходят, если нет возможности провести кабель.

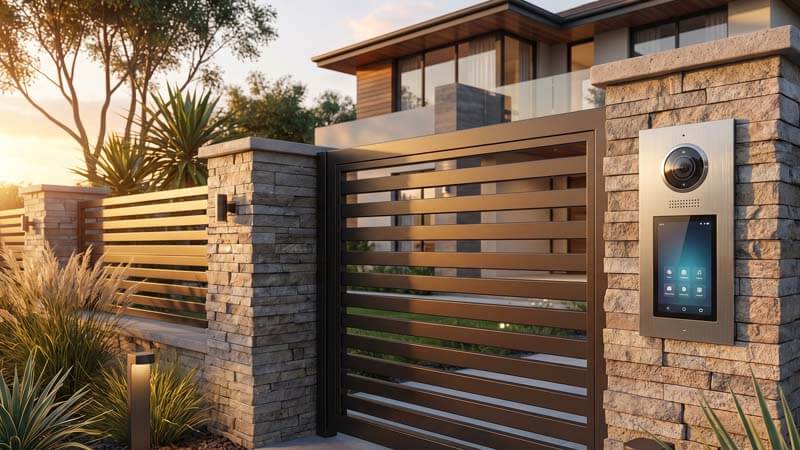

Для частного дома и коттеджа

В частном доме видеодомофон решает более широкий круг задач — контроль входной двери, калитки, ворот гаража. Часто требуется подключение нескольких вызывных панелей к одному монитору.

Важные параметры:

• Уличная вызывная панель с защитой от влаги и пыли IP54 и выше.
• ИК-подсветка с дальностью обнаружения не менее 3 метров.
• Монитор с поддержкой нескольких вызывных панелей и дополнительных камер.
• Электромеханический замок или электромагнитный замок с ББП на аккумуляторах — на случай отключения электричества.
• Угол обзора камеры вызывной панели не менее 100° для охвата широкой зоны у ворот.

Современные IP-видеодомофоны для частного дома — оптимальное решение: они обеспечивают удалённый просмотр через смартфон, интеграцию с системой сигнализации, видеонаблюдения и умным домом.

Для офиса и бизнеса

В офисе на первый план выходят надёжность системы и возможность тонкой настройки уровней доступа для разных сотрудников. Здесь обычно используются не просто домофоны, а полноценные системы контроля доступа (СКУД).

Ключевые элементы офисной системы:

• Вызывная панель со встроенным считывателем карт доступа или PIN-клавиатурой.
• Контроллеры доступа для управления несколькими точками входа.
• IP-монитор или программный интерфейс на компьютере для управления.
• Электромеханические замки на все двери с ограниченным доступом.
• Интеграция с системой видеонаблюдения и сигнализации для записи всех событий.
• Журналирование: система фиксирует время и данные о каждом входе сотрудника.

Правила эксплуатации и частые ошибки при монтаже

Даже качественное оборудование будет работать плохо, если допустить ошибки при установке и эксплуатации. Вот самые распространённые из них.

Ошибки при монтаже:

• Установка вызывной панели против прямых солнечных лучей — засветка камеры снижает качество изображения и ухудшает видимость.
• Использование слишком тонкого кабеля на больших расстояниях — приводит к потере сигнала и некачественному видео.
• Отсутствие доводчика на двери — замок быстро выходит из строя, если дверь не возвращается в закрытое положение автоматически.
• Неправильный выбор типа замка — нормально открытый замок небезопасен для объектов с высокими требованиями к защите.

Правила эксплуатации:

• Берегите элементы системы от механических повреждений и воздействия влаги.
• Не удерживайте дверь в открытом положении, подкладывая под неё предметы — это разрушает доводчики.
• Регулярно проверяйте надёжность кабельных соединений и крепёжных элементов.
• Обновляйте прошивку IP-видеодомофона для устранения уязвимостей в безопасности передачи персональных данных.
• Чистите объектив камеры вызывной панели от пыли и грязи — это напрямую влияет на качество видеоизображения.

Грамотно выбранная и правильно установленная система видеодомофонии прослужит многие годы, обеспечивая надёжную защиту вашего дома, квартиры или офиса. Если у вас остались вопросы по выбору оборудования или комплектации системы — обращайтесь к нашим специалистам. Контакты и каталог моделей с актуальными ценами вы найдёте на страницах нашего сайта.
